Laboratorio 2.6.2: Uso de Wireshark™ para ver las unidades de datos del protocolo

Se ha descargado e instalado la herramienta Wireshark:

Y se ha configurado el programa para capturar paquetes en un modo promiscuo:



Posteriormente se ha hecho click sobre el botón START  para comenzar el proceso de captura de datos:



Tarea 1: Captura de PDU mediante ping

Paso 1: Después de asegurarse de que la topología y configuración de laboratorio estándar son correctas, inicie Wireshark en un equipo en un módulo de laboratorio.

No se puede hacer ping a la IP: 192.168.254.254, por tanto se hizo ping a:

www.cisco.com IP: 72.163.4.161, y muestra en pantalla de Wireshark:

¿Qué protocolo se utiliza por ping?

 ICMP (de color violeta en la herramienta wiresharck)

¿Cuál es el nombre completo del protocolo?

Internet Control Message Protocol

¿Cuáles son los nombres de los dos mensajes ping?

Echo (ping) request y Echo (ping) reply

¿Las direcciones IP de origen y destino que se encuentran en la lista son las que esperaba? Sí/No

¿Por qué?

Si eran las que esperábamos, porque muestra el ping que se hace entre Cisco con mi Pc

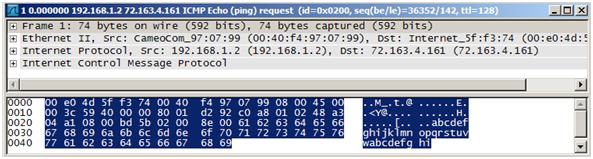

Paso 3: Seleccione (resalte) con el mouse el primer paquete de solicitud de eco en la lista.

Haga clic en cada uno de los cuatro “+” para expandir la información:



Localice los dos tipos diferentes de “Origen” y “Destino”:

Se muestran direcciones IP y MAC (en última línea Type: IP)

¿Cuáles son los protocolos que están en la trama de Ethernet?

IP y ICMP

Paso 4: Vaya al menú Archivo y seleccione Cerrar.

Tarea 2: Captura de FTP PDU

El primer grupo está asociado con la fase “conexión” y el inicio de sesión en el servidor.

Haga una lista de ejemplos de mensajes intercambiados en esta fase

Localice y haga una lista de ejemplos de mensajes intercambiados en la segunda fase, que es el pedido de descarga real y la transferencia de datos.

Paso 3: Examine los Detalles del paquete.

¿Cuáles son los protocolos encapsulados en la trama?

Se presenta el protocolo ICMP (Internet Control Message Protocol).

Tarea 3: Captura de HTTP PDU

Paso 1: Inicie la captura de paquetes.

Paso 2: Aumente el tamaño del panel de Packet List de Wireshark y desplácese por las PDU que se encuentren en la lista.

Paso 3: En el panel Packet List, resalte un paquete HTTP que tenga la notación “(text/html)” en la columna Información.
